Príslušenstvo skenery

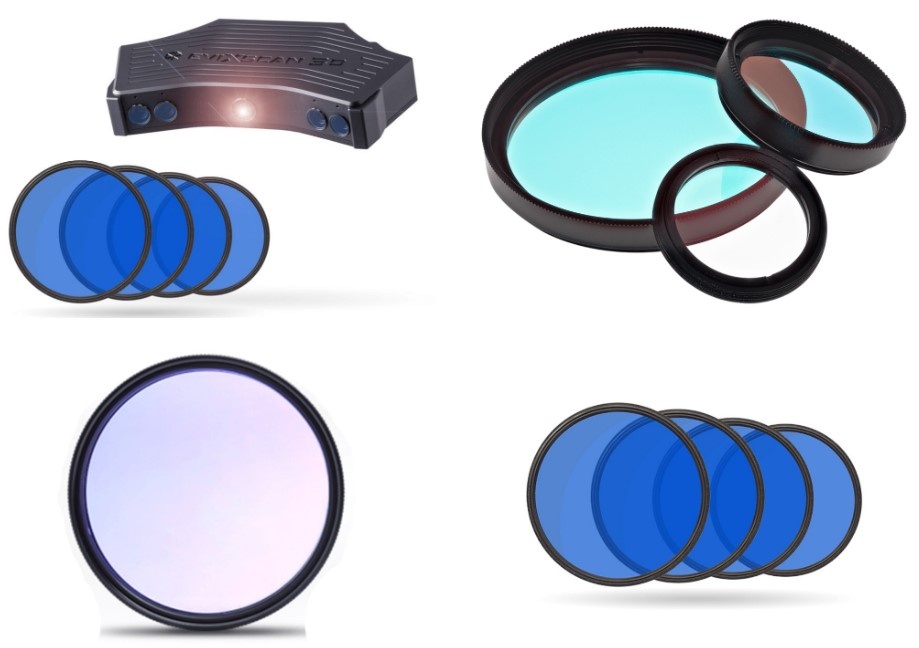

eviXscan 3D filtre modrého svetla

Schopnosť 3D skenovania v náročných svetelných podmienkach bez špeciálnej prípravy (okolité vnútorné svetlo, vonkajšie slnečné svetlo alebo jasne osvetlené laboratórium) nepredstavuje problém.

Kombinácia štruktúrovaného modrého svetla a vysokofiltračných filtrov (95%) takmer úplne kompenzuje akékoľvek vplyvy vonkajších svetelných podmienok.

Lepšie výsledky 3D skenovania pre tmavé a lesklé časti – eliminujú sa odrazy na povrchoch spôsobené odrazom svetla z vonkajších zdrojov.

Filtrovanie okolitého svetla umožňuje výber vyšších expozičných časov pre fotoaparáty, čo zlepšuje citlivosť skenera na objekty s tmavým matným povrchom.

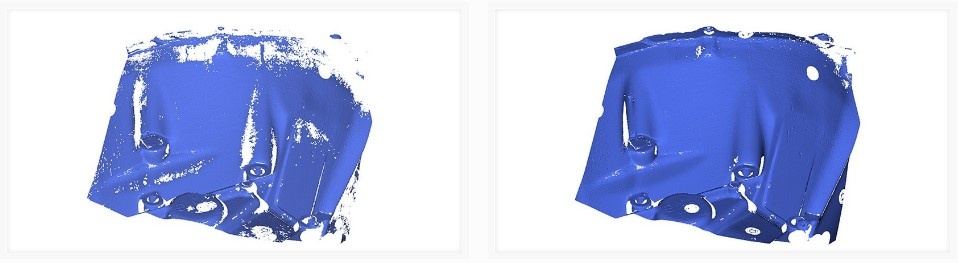

Porovnanie 3D skenov

                              3D sken bez filtra                                                              3D sken pomocou filtra

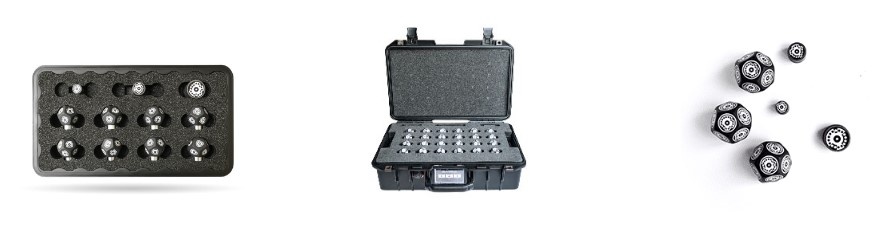

eviXscan 3D Toolkit Box je fotografický systém

Krátky dosah uľahčuje skenovanie veľkých objektov alebo objektov so zložitými tvarmi.

Systém pozostáva z predkalibrovaných referenčných 3D prvkov nazývaných artefakt a kódovaných značiek.

Artefakty možno použiť na automatické zarovnanie viacerých skenov do spoločného súradnicového systému rýchlo a s veľmi vysokou presnosťou.

Kalibrované artefakty a značky skracujú čas skenovania, pretože vyžadujú menej kontrolných bodov umiestnených na skenovanom objekte.

Od 2D do 3D

Použitie artefaktov, ktoré obsahuje ToolKit Box, pomáha rýchlo zarovnať skeny a zefektívňuje prácu.

Vďaka kubickému tvaru (dvanásťsten platonické teleso s 12 fazetami), objemovej geometrii a kalibrácii jedinečnej fazety každého artefaktu sa každý z artefaktov považuje za lokálny súradnicový systém, ktorý umožňuje automatické zarovnanie skenov.

Počas procesu skenovania skener nemusí vidieť rovnakú kódovanú značku na artefakte (tj rovnakú fazetu artefaktu), aby spojil skeny – stačí, ak je ktorákoľvek z faziet jedného artefaktu zachytená na rôznych skenoch, aby to umožnilo jedinečná identifikácia bodu.

Softvérový algoritmus eviXscan 3D Suite rozpozná artefakt a jeho presnú 3D polohu a správne zarovná naskenované dáta k spoločnému súradnicovému systému.

Táto jedinečná funkcia eliminuje potrebu zachytiť rovnaké referenčné body na viacerých skenoch, ako pri štandardných 2D nálepkách.

Obsah balenia	ToolKit Box	ToolKit Box Max
Množstvo unikátnych artefaktov	8	48
Počet magnetických ovládacích bodov 9-mm	10	30
Počet magnetických ovládacích bodov 12-mm	10	30
Počet magnetických ovládacích bodov 18-mm	10	30
Počet kódovaných nálepiek 8-mm	320	960
Počet kódovaných nálepiek 12-mm	384	768
Počet kódovaných nálepiek 18-mm	160	640
Rozmer balenia	25,1 x 14,2 x 6,7 cm	48,7 x 32,5 x 17,5 cm
Hmotnosť balíka	0,7 kg	4 kg

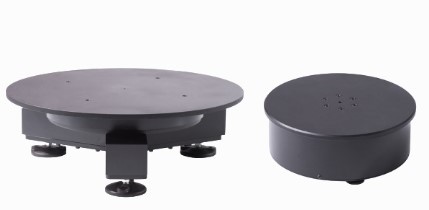

Otočný stôl

Otočný stôl je ideálnym nástrojom na automatizáciu procesu 3D skenovania . Skenovaný objekt sa položí na stôl, ktorý je ovládaný softvérom eviXscan, aby zachytil model zo všetkých strán. Otočný stôl výrazne skracuje čas skenovania objektov. Odporúča sa zakúpiť otočný stôl s konzervou, pretože je neoddeliteľnou súčasťou systému.

Ponúkame tri modely otočných stolov:

• Štandard 20: Ø20 cm, nosnosť: 20 kg
• Stôl 200: Ø 50 cm, nosnosť: 200 kg
• Stôl 1000: Ø 100 cm, nosnosť: 1000 kg









Statív

Uľahčuje presné skenovanie z nízkych polôh alebo nad objektívom. Veľmi dôležitou vlastnosťou je mechanizmus 90° nastavenia stredového stĺpika. Nastavenie stĺpca môžete zmeniť jedným pohybom bez toho, aby ste museli stĺpec demontovať a demontovať hlavu a skener. Statív vyrobený z vysoko kvalitného materiálu je pevný, čo zaručuje vynikajúcu odolnosť a široké možnosti.

Stĺpový stojan

Stĺpový stojan sa vyznačuje vysokou kvalitou, pevnými spojmi a svorkami a vysokou stabilitou. Stĺpový stojan je vybavený vodorovným ramenom s protizávažím, s ktorým sa dá voľne pohybovať. Stĺpový stojan je schopný zdvihnúť a zabezpečiť stabilitu skenera. Stĺpový stojan je ideálny pre mobilné aj pevné riešenia inštalácie.
