Fine Precision

Malý skener s veľkými možnosťami

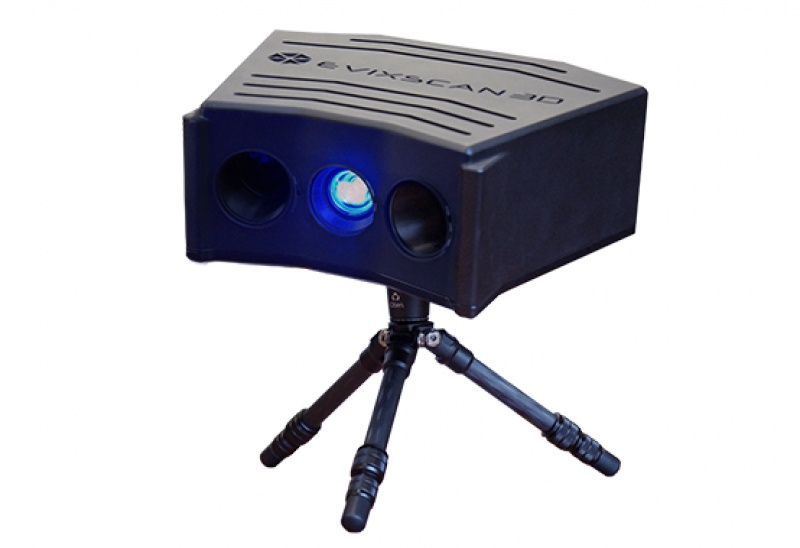

Skener eviXscan 3D FinePrecision je zariadenie založené na najnovšej generácii vysokorýchlostných kamier so snímačmi CMOS a zdrojom modrého svetla LED - kombinácia oboch technológií umožňuje veľmi presnú reprodukciu skenovaného povrchu (presnosť až 6 µm, rozlíšenie 28 µm), a to aj pri objektoch s tmavým povrchom.

3D skener FinePrecision je perfektný ako merací nástroj pre jemnú mechaniku najmä v oblastiach ako: výroba lopatiek turbín, mikroobvodov, malých vstrekovacích dielov, ako aj presných numericky spracovaných dielov. FinePrecision sa používa aj pri skenovaní implantátov, v protetike, ako aj v hodinárskom a šperkárskom priemysle. Presnosť skenera tiež umožňuje jeho použitie na optimalizáciu procesu 3D tlače.







Precízne 3D skenovanie do najmenších detailov

FinePrecision je optické meracie zariadenie, pomocou ktorého je možné nazbierať viac ako 1200 bodov na štvorcový milimeter snímanej plochy. Jediný sken dáva možnosť získať dáta v objeme 120 x 60 x 45 mm. Vďaka technológii skenovania modrého štruktúrovaného svetla je možné výrazne minimalizovať šum na skenoch spôsobený okolitým svetlom. Kombinácia novej generácie vysokorýchlostných kamier s rýchlym zberom snímok spúšťaným projekčným systémom umožňuje skrátiť čas skenovania pod 1 sekundu.

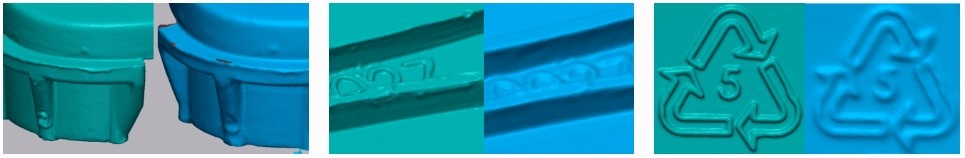

Porovnanie detailov skenov (vľavo: FinePrecision, vpravo: eviXscan 3D skener s iným dizajnom):

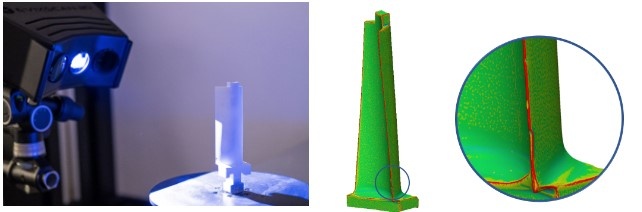

Vysokokvalitné skenovanie ostrej hrany objektu



Malá skenovacia plocha v kombinácii s kamerami s vysokým rozlíšením umožňuje vytvorenie skenera s neprekonateľným rozlíšením 0,028 mm (> 1200 bodov / mm2). Tieto parametre umožňujú analyzovať povrchové mikropoškodenia, preliačiny vznikajúce pri prevádzke strojov a zariadení, ako aj chyby vo výrobnom procese.



Podrobná analýza lopatiek turbíny

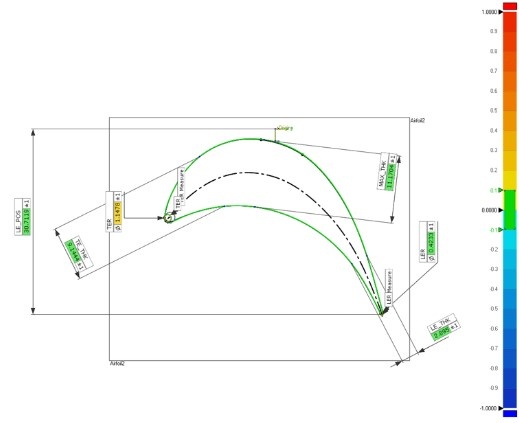

Kontrolujte kvalitu turbín, blistrov, blingov alebo lopatiek pomocou priložených nástrojov na analýzu profilu krídla. Control X automatizuje meranie:

• profily nosných plôch
• poloha a hrúbka prednej a zadnej hrany
• Prevýšenie
• uhly a dĺžky tetivy
• 2D analýza krútenia
