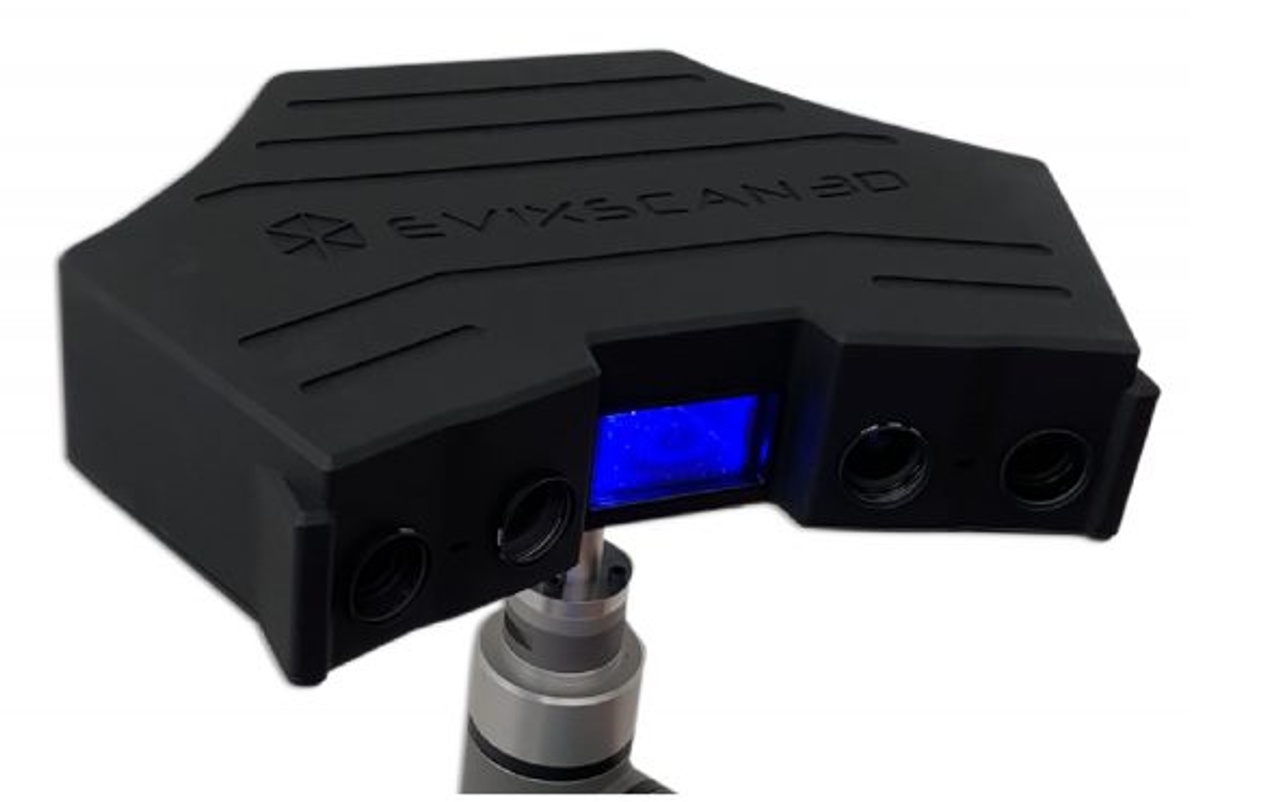

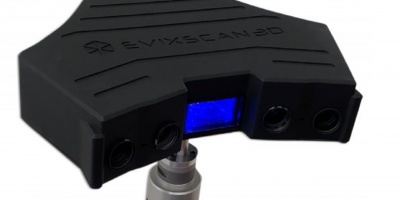

Quadro+
Všestrannosť
- Dva rozsahy snímania
- Štyri fotoaparáty 9 a 12 Mpix
- Ideálne na meranie objektov so širokým rozsahom rozmerov
- Krátky čas skenovania
- Presnosť certifikovaná v súlade s normou VDI / VDE
Dva rozsahy skenovania sú najdôležitejšou vlastnosťou Quadro+ pre všestrannosť
Quadro+ nahrádza veľmi úspešný predchádzajúci dvojpásmový skener HD Quadro. Nejde však o novšiu verziu, ale o úplne nový skener navrhnutý od základov.
Quadro+ uspokojí aj toho najnáročnejšieho zákazníka
- Presná reprodukcia CAD
- Rekonštrukcia poškodených častí a komponentov
- Meranie ťažko merateľných predmetov
- Bezdotykový predmet kontroly kvality vyrobený z materiálov ako sklo, guma, plasty

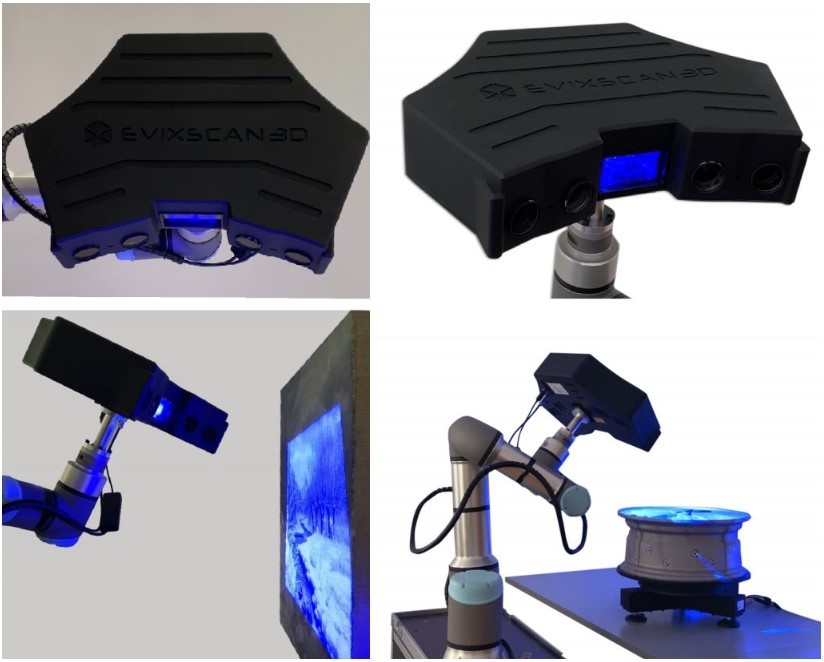

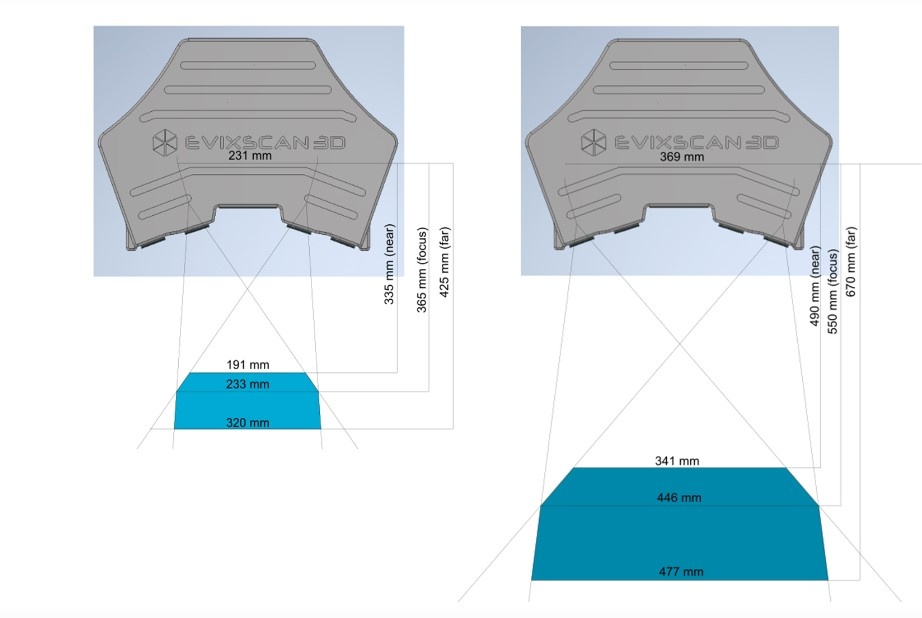

Dva rozsahy skenovania sú najdôležitejšou vlastnosťou Quadro+ pre všestrannosť. Umožňujú presné meranie malých dielov s veľmi vysokou presnosťou a rýchle meranie geometrie veľkých objektov. Vnútorný dosah zariadenia umožňuje efektívne skenovanie objektov s veľkosťou od 120 do 450 mm. V prípade vonkajšieho rozsahu je odporúčaná veľkosť skenovaných predmetov od 250 do 1000 mm. Schopnosť kombinovať mračná bodov z dvoch rozsahov výrazne zvyšuje rozsah aplikácií skenera. Quadro+ je veľmi všestranný a možno ho jednoducho integrovať s robotmi a cobotmi na výrobných linkách.
Skenujte aj tmavé predmety
Vďaka vysoko výkonnej LED dióde Quadro+ dokáže skenovať tmavý objekt v krátkom čase. Minimálny čas získania skenovania je teraz 1,2 sekundy.
Nové ľahšie puzdro
Kryt nového Quadro+ je vákuovo liaty, vďaka čomu je výrazne ľahší ako hliníkový kryt predchádzajúceho modelu. To mu umožňuje pracovať s viacerými robotmi a cobotmi.
Meranie predmetov rôznych veľkostí
Zmena rozsahu snímania sa vykonáva softvérovo a po zmene rozsahu nie je potrebná žiadna rekalibrácia. Po skenovaní z dvoch rôznych rozsahov Quadro+ ich možno kombinovať pomocou softvéru eviXscan 3D Suite 2.8 . To umožňuje výrazné zrýchlenie práce, keď niektoré časti meraných objektov vyžadujú skenovanie vo vysokom rozlíšení, čo pri skenovaní iných častí nie je potrebné.
Technické špecifikácie |
eviXscan 3D Quadro + |
|---|---|
| Typ svetelného zdroja | Modrá LED |
| Počet a typ kamier | 2 x 12 Mpix, 2 x 9 Mpix |
| Presnosť skenovania podľa DE VDI/VDE2634 časť 2, 4.1 str | do 0,007 mm |
| Čas skenovania | 1,2 sekundy |
| Rozsah merania | Vnútorné: 220 x 160 x 90 mm Vonkajšie: 450 x 225 x 180 mm |
| Hustota bodov | Vnútorná: 351 pt/mm 2 Vonkajšia: 88 pt/mm 2 |
| Pripojenie k počítaču | USB 3.0 |
| Exportujte formáty | stl, ply, obj, asc, bin |
| Hardvérové požiadavky | Windows 10 (64 bit) |
| softvér | eviXscan 3D Suite |
